一,、特點
1. 螺旋齒輪設計
減速機構采用螺旋齒輪設計，其齒形嚙合率為一般正齒輪的二倍以上,，具有運轉平順,、低噪音、高輸出扭矩和低背隙的特性,。
2. 筒夾式的鎖緊機構
輸入端與馬達的連結采用筒夾式的鎖緊機構并經動平衡分析,，以確保在高輸入轉速下結合接口的同心度和零背隙的動力傳遞。
3. 馬達連接板的模塊化設計
獨特的馬達連接板和軸襯的模塊化設計,，適用于任何品牌和型式的伺服馬達,。
4. 高品質的表面處理技術
齒輪箱表面利用無電解鎳處理，馬達連接板采用黑色陽極處理,，提高環境的耐受性和抗腐蝕能力,。
5.一體式的齒輪箱本體
齒輪箱和內環齒輪采用一體式的設計,，結構緊湊,、精密度高、輸出扭矩大,。
6. NyoGel 792D 合成潤滑油脂
使用 NyoGel 792D 合成潤滑油脂,，并采用IP65防護等級的密封設計，潤滑油不泄漏,，免保養,。
7. 一體式的臂架
臂架與輸出軸采用一體式的結構設計，確保最大的扭轉剛性,。
8. 先進的離子氮化技術
齒輪材料選用高級的鉻鉬釩合金鋼,，經調質熱處理至基材硬度30 HRc ，再利用本廠先進的離子氮化設備將齒輪表面的硬度氮化至900 Hv,，以獲得最佳的耐磨耗和耐沖擊韌性,。
9. 3DHeliTopo的設計分析技術
利用3DHeliTopo的設計分析技術，分別對螺旋齒面作齒形及導程修整，以降低齒輪對嚙入及嚙出的沖擊和噪音,，增加齒輪系的使用壽命,。
10. 滿針的滾針軸承設計
齒輪的傳動接口采用不含保持器的滿針滾針軸承，增加接觸面積以提高結構剛性及輸出扭矩,。
11.輸出端
輸出軸的油封接觸接口采用先進的鍍膜技術,，表面硬度達 3,700Hv,且接觸面的表面粗槽度達 Ra0.2 μm以下，可確保最低摩擦系數和最低的起動扭矩,。
12. 輸入端
擁有專利的油封系統設計,，輸入端的高速油封接口采用先進的鍍膜套環，表面硬度和粗槽度分別達到 3,700Hv和 Ra0.2 μm以下,，且有最佳的耐蝕性,、抗磨枆特性和熱傳導特性，輔以特殊的油封材質,，確保最佳的密封性及使用壽命,。
13. 齒輪棒材同心度準確
整支齒輪棒材制作出的太陽齒輪，剛性強,，同心度準確,。

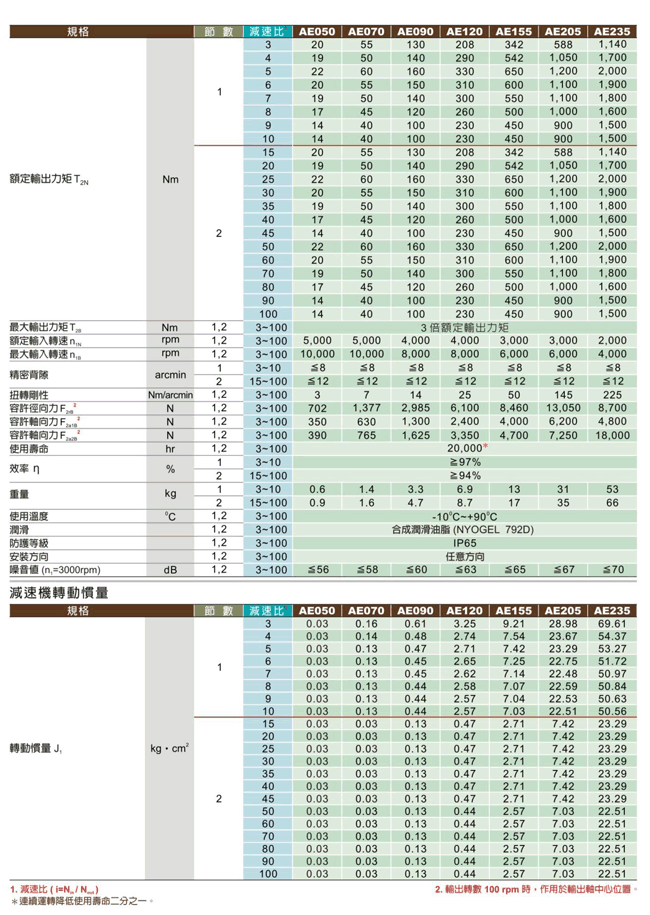

二、技術參數
詳情請咨詢本公司 |
