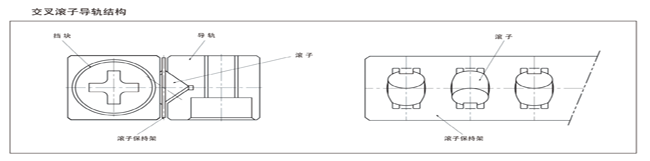

交叉滾子導軌是由精密導軌,、滾子及保持架組成,。保持架中交叉安裝有精密滾子，與精密導軌上加工的90,。V形槽相配合,。交叉滾子導軌是一種具有高剛性和高精度的緊湊直線運動副。作為一種直線運動軸承,，由于使用了由大滾子的大接觸面組成的滾子體而具有了低摩擦,、零間隙、無循環等特點,，因此交叉滾子導軌被廣泛應用于：辦公設備及外設設備,、各種測量儀、工具磨床,、光學工作臺,、數控車床,、電火花機、X射線裝置的滑座部分等,。
1,、高剛性、高精度
由于交叉滾子導軌中的精密滾子均為有效滾動體,，并且無循環,，因此，具有剛性高,、負載能力強,、摩擦波動小、靜摩擦力與動摩擦力相同等特性,，也因此可以在精密滑道中保持精確直線運動,。
2、耐腐蝕
不銹鋼制成的WRG/A和WRGW/A兩款交叉滾子導軌都有良好耐腐蝕性,。
3,、負荷方向和零間隙
將兩列滾子導軌平行安裝，可以使導軌系統承受各方向的負荷,。而且,，因能向交叉滾子導軌施加預壓，可以成為無間隙,、高剛性的便捷滑動機構,。
4、低噪音
交叉滾子導軌的滾子與專用導軌表面接觸,，因此噪音低,，并且，由于滾子是由保持架固定在一起的,，可以實現平穩運行而無接觸噪聲,。

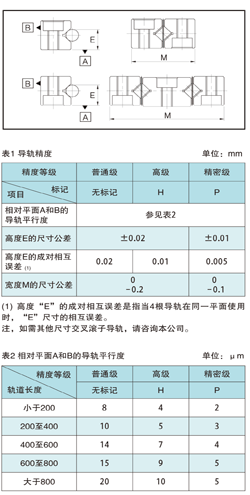

精度
本公司的交叉滾子導軌分為三個精度級別：普通級（無標識），高級（H）,，精密級（P）,。
使用注意事項
1、安裝
本公司的交叉滾子導軌應加載均勻的預負載和安裝扭矩,。預負載不合理,、底座的精度過低時，會導致運動精度下降,，這些都會導致導軌偏斜和壽命減損,。
2、擋塊
擋塊安裝在導軌的端面是為了防止保持架的脫落,。工作臺的擋塊要分別安裝在外部,。
3,、成套使用
本公司一套WRG型交叉滾子導軌包含4條導軌，WRGW型包含3條導軌,。成組的相互公差在一套單獨的V型導軌內可調,。但是組合使用幾套導軌所產生的相互力，會影響壽命和精度,。因此安裝時,，需特別注意。
|
